一、环境描述

设备型号：KunTai R722

硬件配置： sp580光纤网卡

OS：CentOS-7-aarch64-Everything-1810.iso

二、故障现象

配置顺发配资R722服务器sp580网卡bond为mode4模式不生效。

安装Centos7.6 arm系统后，网卡显示正常，也能配置IP，单网口使用时也能ping通同网段，也可以ping通网关。配置bond为mode4 LACP模式后，无法ping通同网段，也无法ping通网关。

三、 问题分析

3.1   排查思路

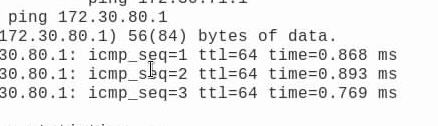

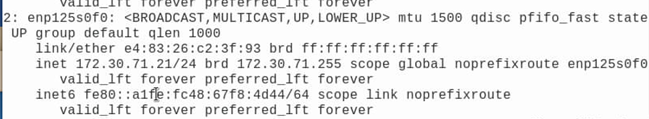

1.登录到服务器系统，给单网口配置ip、掩码、网关，不配置任何bond模式，发现网络可以正常通信

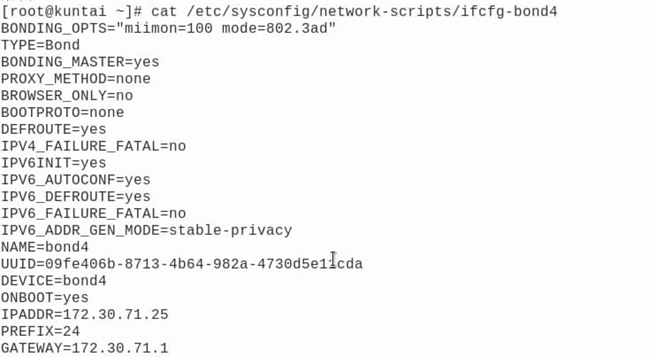

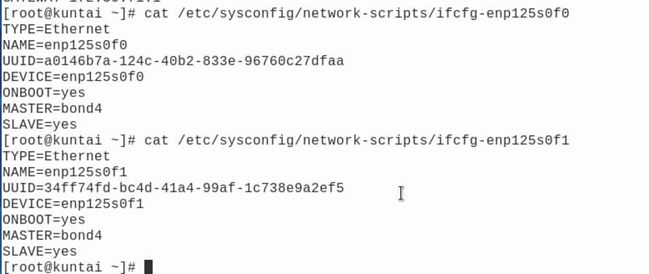

2.重新配置bond的mode4 LACP模式，配置如下，配置信息无误

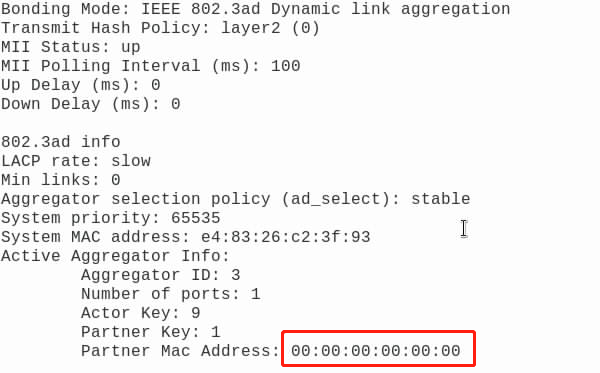

3.查看bond信息cat /pro/net/bonding/bond1，显示MAC地址是全0，表示LACPDU报文存在问题。

4.登录连接的交换机无法查看到服务器的MAC地址信息，

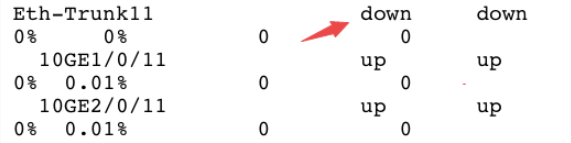

使用dis int brief，查看到Eth-Trunk11聚合口是down，但是物理端口10GE1/0/11和10GE2/0/11是up状态，表示服务器端的bond的LACP协议没起来。

3.2   原因分析

LACP模式实现原理

基于IEEE802.3ad标准的LACP是一种实现链路动态聚合与解聚合的协议。LACP顺利获得链路聚合控制协议

数据单元( Link Aggregation Control Protocol Data Unit, LACPDU)与对端交互信息。

在LACP模式的Eth- Trunk中加入成员接口后,这些接口将顺利获得发送 LACPDU向对端通告自己的系统优

先级、MAC地址、接口优先级、接口号和操作Key等信息。对端接收到这些信息后,将这些信息与自身接口

所保存的信息比较,用以选择能够聚合的接口,双方对哪些接口能够成为活动接口达成-致,确定活动链路。

Bond配置中的MAC地址是全0，表示LACPDU报文存在问题，需要更新网卡驱动获取mac地址。

四、问题解决

4.1  解决办法

1. 升级网卡驱动为推荐版本

2. 使用BMC虚拟光驱挂载onboard_driver_xxx.iso

3.  mount      /dev/sr0 /mnt       // 挂载CD-ROM驱动器到目标目录

mkdir /root/driver/         // 在/root下创建目录

cp -r  /mnt/*  /root/driver/           //将所有文件复制到新建的目录下

cd /root/driver  //切换到驱动目录

chmod a+x install.sh  //给脚本添加可执行权限

./install.sh           //执行自动脚本

4.2  分析总结

如果网卡故障，单网口应该也无法ping通，所以可能是配置错误或者需要打网卡驱动，依次排查各个步骤。
